15KPA033-SD-Q Bourns 15KPA-SD-Q Transient Voltage Suppressor Diode Series


• Maximum peak pulse power(10/1000 µs): 15 kW
• Maximum peak pulse current(8/20 µs): 1 kA
• Standoff Voltage: 16 to 66 volts
• RoHS compliant*
• AEC-Q101 compliant**


CATALOG
15KPA033-SD-Q COUNTRY OF ORIGIN
15KPA033-SD-Q PARAMETER INFORMATION
15KPA033-SD-Q PACKAGING INFORMATION
15KPA033-SD-Q PACKAGING INFORMATION


COUNTRY OF ORIGIN
Taiwan (Province of China)


PARAMETER INFORMATION
Configuration Single
Direction Type Uni-Directional
Maximum Reverse Stand-Off Voltage (V) 33
Minimum Breakdown Voltage (V) 33.7
Maximum Clamping Voltage (V) 50.3
Maximum Reverse Leakage Current (uA) 10
Maximum Breakdown Voltage (V) 40.6
Number of Elements per Chip 1
Maximum Peak Pulse Current (A) 298.1
Test Current (mA) 5
Operating Junction Temperature (°C) -55 to 175
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 175
Maximum Power Dissipation (mW) 8000
Maximum Forward Voltage (V) 5
Peak Pulse Power Dissipation (W) 15000
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 175
Vendor Temperature Grade car
Peak Forward Surge Current (A) 300


PACKAGING INFORMATION
Supplier Packaging DO-218
Number of Pins 2
PCB 1
Ear piece Ear piece
Package length (mm) 13.5
Package width (mm) 8.5
Package height (mm) not applicable
Package diameter (mm) N/R
Mounting surface height (mm) 4.85
Install Surface Mount
Package Series Name DO
Package Outline Link to data sheet


PACKAGING INFORMATION

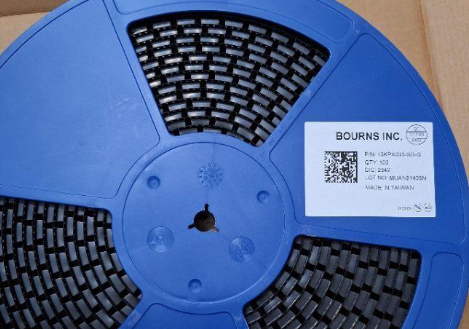

Package Tape and Reel Packaging
Packing quantity 750
