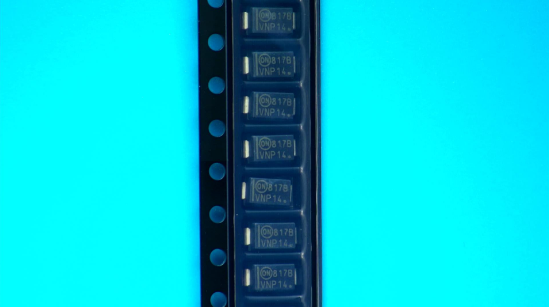

• Standard Zener Breakdown Voltage Range − 3.3 V to 68 V |
• ESD Rating of Class 3 (> 16 kV) per Human Body Model |
• Flat Handling Surface for Accurate Placement |
• Package Design for Top Slide or Bottom Circuit Board Mounting |
• Low Profile Package |
• Ideal Replacement for MELF Packages |
• AEC−Q101 Qualified and PPAP Capable − SZ1SMA59xxBT3G |
• SZ Prefix for Automotive and Other Applications Requiring Unique
Site and Control Change Requirements |
• These are Pb−Free Devices*
|
|
CATALOG |
1SMA5917BT3G COUNTRY OF ORIGIN |
1SMA5917BT3G PARAMETRIC INFO |
1SMA5917BT3G PACKAGE INFO |
1SMA5917BT3G MANUFACTURING INFO |
1SMA5917BT3G PACKAGING INFO |
|
COUNTRY OF ORIGIN |
Japan |
Malaysia |
United States of America |
Viet Nam |
|
PARAMETRIC INFO |
Type |
Voltage Regulator |
Configuration |
Single |
Nominal Zener Voltage (V) |
4.7 |
Maximum Reverse Leakage Current (uA) |
2.5 |
Maximum Zener Impedance (Ohm) |
5 |
Maximum Power Dissipation @ 25C (mW) |
500 |
Maximum Power Dissipation (mW) |
1500 |
Maximum Regulator Current (mA) |
319 |
Test Current (mA) |
79.8 |
Maximum Zener Voltage (V) |
4.94 |
Minimum Zener Voltage (V) |
4.46 |
Maximum Forward Voltage (V) |
1.2 |
Zener Voltage Tolerance |
5% |
Minimum Operating Temperature (°C) |
-65 |
Maximum Operating Temperature (°C) |
150 |
|
|
PACKAGE INFO |
Supplier Package |
SMA |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
2 |
Lead Shape |
J-Lead |
PCB |
2 |
Tab |
N/R |
Pin Pitch (mm) |
N/R |
Package Length (mm) |
4.32 |
Package Width (mm) |
2.6 |
Package Height (mm) |
2 |
Package Diameter (mm) |
N/R |
Package Overall Length (mm) |
5.21 |
Package Overall Width (mm) |
2.6 |
Package Overall Height (mm) |
2.1 |
Seated Plane Height (mm) |
2.1 |
Mounting |
Surface Mount |
Package Weight (g) |
N/A |
Package Material |
Plastic |
Package Description |
SMD Plastic Package |
Package Family Name |
DO-214-AC |
Jedec |
DO-214AC |
Package Outline |
Link to Datasheet |
|
|
MANUFACTURING INFO |
MSL |
1 |
Maximum Reflow Temperature (°C) |
260 |
Reflow Solder Time (Sec) |
30 |
Number of Reflow Cycle |
3 |
Standard |
N/A |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
N/R |
Wave Solder Time (Sec) |
N/R |
Lead Finish(Plating) |
Matte Sn annealed |
Under Plating Material |
N/A |
Terminal Base Material |
CuFeZn |
Number of Wave Cycles |
N/R |
|
|
PACKAGING INFO |
Packaging Suffix |
T3 |
Packaging |
Tape and Reel |
Quantity Of Packaging |
5000 |
Packaging Document |
Link to Datasheet |
|
|
