ADSP-2183BSTZ-160 Analog Devices IC DSP CONTROLLER 16BIT 128LQFP

label:
2025/03/11 51
ADSP-2183BSTZ-160 Analog Devices IC DSP CONTROLLER 16BIT 128LQFP


CATALOG
ADSP-2183BSTZ-160 COUNTRY OF ORIGIN
ADSP-2183BSTZ-160 PARAMETRIC INFO
ADSP-2183BSTZ-160 PACKAGE INFO
ADSP-2183BSTZ-160 MANUFACTURING INFO
ADSP-2183BSTZ-160 PACKAGING INFO
ADSP-2183BSTZ-160 ECAD MODELS


COUNTRY OF ORIGIN
Philippines


PARAMETRIC INFO
Data Bus Width (bit) 16
Family Name ADSP-218x
Numeric and Arithmetic Format Fixed-Point
RAM Size 80KB
Maximum Speed (MHz) 40
Device Million Instructions per Second (MIPS) 40
Device Input Clock Speed (MHz) 40
Process Technology CMOS
Programmability No
Minimum Operating Supply Voltage (V) 3
Typical Operating Supply Voltage (V) 3.3
Maximum Operating Supply Voltage (V) 3.6
CAN 0
I2S 0
SPI 0
UART 0
USART 0
Ethernet 0
I2C 0
USB 0
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 85
Temperature Flag Opr
Supplier Temperature Grade Industrial
Operating Supply Voltage (V) 3.3
Maximum Storage Temperature (°C) 150
Minimum Storage Temperature (°C) -65


PACKAGE INFO
Supplier Package LQFP
Basic Package Type Lead-Frame SMT
Pin Count 128
Lead Shape Gull-wing
PCB 128
Tab N/R
Pin Pitch (mm) 0.5
Package Length (mm) 20
Package Width (mm) 14
Package Height (mm) 1.4
Package Diameter (mm) N/R
Seated Plane Height (mm) 1.6(Max)
Mounting Surface Mount
Package Material Plastic
Package Description Low Profile Quad Flat Package
Package Family Name QFP
Jedec MS-026BHB
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 3
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Maximum Wave Temperature (°C) 280
Wave Solder Time (Sec) 5
Wave Temp. Source Link to Datasheet
Lead Finish(Plating) Matte Sn annealed
Under Plating Material Ag
Terminal Base Material Cu Alloy


PACKAGING INFO
Packaging Tray
Quantity Of Packaging 72
Packaging Document Link to Datasheet

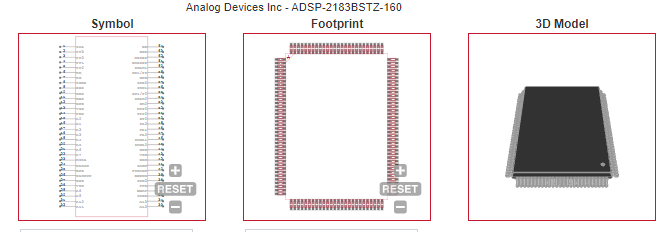

ECAD MODELS
