ADSP-2191MKSTZ-160 Analog Devices IC DSP CONTROLLER 16BIT 144LQFP

label:
2025/01/16 91
ADSP-2191MKSTZ-160 Analog Devices  IC DSP CONTROLLER 16BIT 144LQFP


CATALOG
ADSP-2191MKSTZ-160 COUNTRY OF ORIGIN
ADSP-2191MKSTZ-160 PARAMETRIC INFO
ADSP-2191MKSTZ-160 PACKAGE INFO
ADSP-2191MKSTZ-160 MANUFACTURING INFO
ADSP-2191MKSTZ-160 PACKAGING INFO
ADSP-2191MKSTZ-160 ECAD MODELS


COUNTRY OF ORIGIN
China
Philippines


PARAMETRIC INFO
Data Bus Width (bit) 16
Family Name ADSP-219x
Numeric and Arithmetic Format Fixed-Point
Program Memory Type ROMLess
RAM Size 160KB
Maximum Speed (MHz) 160
Device Input Clock Speed (MHz) 160
Programmability No
Interface Type SPI/UART
Number of Programmable I/Os 16
Minimum Operating Supply Voltage (V) 2.37|2.97
Typical Operating Supply Voltage (V) 2.5|3.3
Maximum Operating Supply Voltage (V) 2.63|3.6
CAN 0
I2S 0
SPI 2
UART 1
USART 0
Ethernet 0
I2C 0
USB 0
Minimum Operating Temperature (°C) 0
Maximum Operating Temperature (°C) 70
Temperature Flag Opr
Supplier Temperature Grade Commercial
Operating Supply Voltage (V) 2.5|3.3
Maximum Storage Temperature (°C) 150
Minimum Storage Temperature (°C) -65


PACKAGE INFO
Supplier Package LQFP
Basic Package Type Lead-Frame SMT
Pin Count 144
Lead Shape Gull-wing
PCB 144
Tab N/R
Pin Pitch (mm) 0.5
Package Length (mm) 20
Package Width (mm) 20
Package Height (mm) 1.4
Package Diameter (mm) N/R
Seated Plane Height (mm) 1.6(Max)
Mounting Surface Mount
Package Material Plastic
Package Description Low Profile Quad Flat Package
Package Family Name QFP
Jedec MS-026BFB
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 3
Maximum Reflow Temperature (°C) 260
Reflow Solder Time (Sec) 30
Number of Reflow Cycle 3
Standard J-STD-020D
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Lead Finish(Plating) Matte Sn annealed
Under Plating Material Ag
Terminal Base Material Cu Alloy


PACKAGING INFO
Packaging Tray
Quantity Of Packaging 60
Packaging Document Link to Datasheet

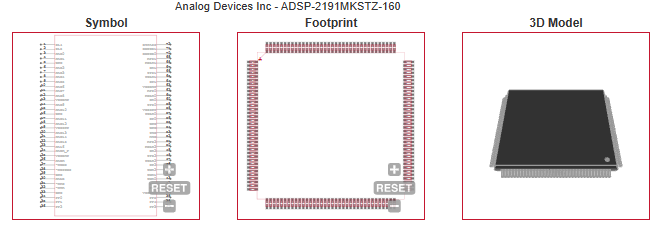

ECAD MODELS
