ESP32-D0WD-V3 Espressif Systems  IC RF TXRX+MCU BLUETOOTH WIFI


CATALOG
ESP32-D0WD-V3 PARAMETRIC INFO
ESP32-D0WD-V3 PACKAGE INFO
ESP32-D0WD-V3 PACKAGING INFO
ESP32-D0WD-V3 ECAD MODELS


PARAMETRIC INFO
Construction WLAN+BT
Style Chip
WLAN Frequency Range (MHz) 2412 to 2484
WLAN Maximum Data Rate (Mbps) 150
WLAN Technology IEEE 802.11b/g/n
WLAN Maximum Output Power 20.5dBm
BT Maximum Output Power 0dBm(Typ)
WLAN Typical Sensitivity -98dBm
BT Typical Sensitivity -89dBm
BT Interface ADC/DAC/GPIO/I2C/I2S/PWM/SDIO/SPI/UART
BT Protocol Supported Bluetooth v4.2(BLE) + BR + EDR
Minimum Operating Temperature (°C) -40
Maximum Operating Temperature (°C) 125
BT Power Class Class I|Class II|Class III


PACKAGE INFO
Supplier Package QFN EP
Pin Count 49
PCB 49
Tab N/R
Package Length (mm) 5
Package Width (mm) 5
Package Height (mm) 0.85(Max)
Package Diameter (mm) N/R
Mounting Surface Mount
Package Outline Link to Datasheet


PACKAGING INFO
Packaging Document Link to Datasheet

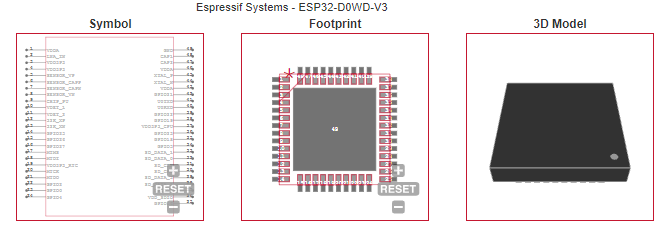

ECAD MODELS
