• 3.3-V, 5-V, and Adjustable Output Versions |
• Adjustable Version Output Voltage Range: 1.2 V
to 57 V ±4% Maximum Over Line and Load
Conditions |
• 2-A Output Load Current |
• Available in 5-Pin Package |
• Input Voltage Range up to 60V |
• 150-kHz Fixed Frequency Internal Oscillator |
• ON and OFF Control
|
• Low Power Standby Mode, IQ Typically 90 μA |
• High Efficiency |
• Thermal Shutdown and Current-Limit Protection |
|
CATALOG |
LM2592HVSX-ADJ/NOPB COUNTRY OF ORIGIN |
LM2592HVSX-ADJ/NOPB PARAMETRIC INFO |
LM2592HVSX-ADJ/NOPB PACKAGE INFO |
LM2592HVSX-ADJ/NOPB MANUFACTURING INFO |
LM2592HVSX-ADJ/NOPB PACKAGING INFO |
LM2592HVSX-ADJ/NOPB ECAD MODELS |
LM2592HVSX-ADJ/NOPB FUNCTIONAL BLOCK DIAGRAM |
LM2592HVSX-ADJ/NOPB APPLICATIONS |
|
COUNTRY OF ORIGIN |
Malaysia |
|
PARAMETRIC INFO |
Type |
Inverting|Step Down |
Number of Outputs |
1 |
Minimum Input Voltage (V) |
4.5 |
Maximum Input Voltage (V) |
60 |
Output Voltage (V) |
1.2 to 57 |
Maximum Output Current (A) |
2 |
Minimum Operating Temperature (°C) |
-40 |
Maximum Operating Temperature (°C) |
125 |
Switching Frequency (kHz) |
173 |
Efficiency (%) |
75(Typ) |
Switching Regulator |
Yes |
Operating Supply Voltage (V) |
4.5 to 60 |
Output Type |
Adjustable |
Typical Quiescent Current (uA) |
10000 |
|
|
PACKAGE INFO |
Supplier Package |
DDPAK |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
6 |
Lead Shape |
Gull-wing |
PCB |
5 |
Tab |
Tab |
Pin Pitch (mm) |
1.7 |
Package Length (mm) |
10.67(Max) |
Package Width (mm) |
9.65(Max) |
Package Height (mm) |
4.83(Max) |
Package Diameter (mm) |
N/R |
Seated Plane Height (mm) |
5.13(Max) |
Mounting |
Surface Mount |
Package Weight (g) |
N/A |
Package Material |
Plastic |
Package Description |
Double Deca Watt Package |
Package Family Name |
TO-263 |
Jedec |
TO-263BA |
Package Outline |
Link to Datasheet |
|
|
MANUFACTURING INFO |
MSL |
3 |
Maximum Reflow Temperature (°C) |
245 |
Reflow Solder Time (Sec) |
30 |
Number of Reflow Cycle |
3 |
Standard |
J-STD-020D |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
N/R |
Wave Solder Time (Sec) |
N/R |
Lead Finish(Plating) |
Matte Sn |
Under Plating Material |
N/A |
Terminal Base Material |
Cu Alloy |
|
|

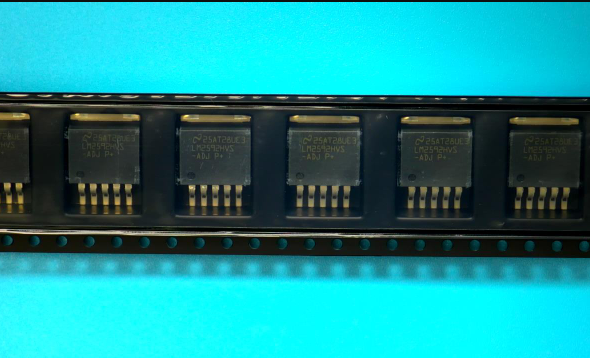

PACKAGING INFO |
Packaging Suffix |
X |
Packaging |
Tape and Reel |
Quantity Of Packaging |
500 |
Packaging Document |
Link to Datasheet |
|
|

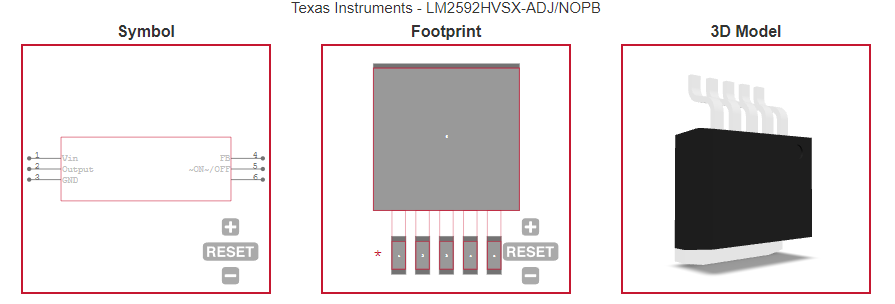

ECAD MODELS |
|
|

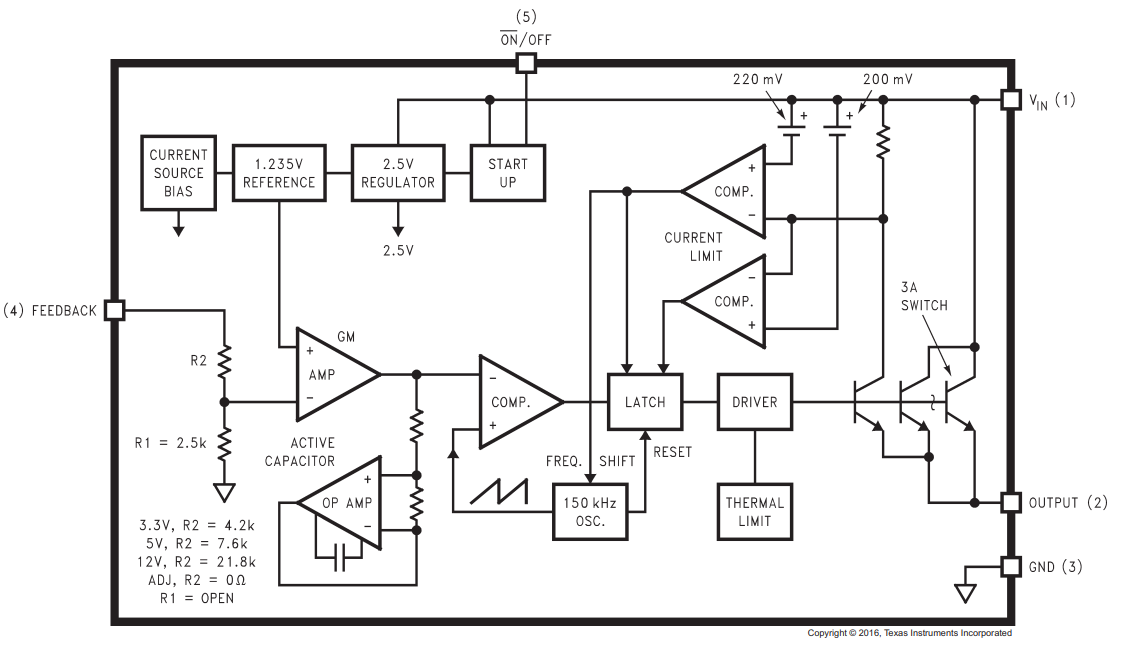

FUNCTIONAL BLOCK DIAGRAM |
|
|
APPLICATIONS |
• Simple High-Efficiency Step-Down (Buck)
Regulators |
• Efficient Preregulator for Linear Regulators |
• On-Card Switching Regulators |
• Positive-to-Negative Converters |
|
|
