■ Small Compact Surface Mountable Package with J−Bend Leads
|
■ Rectangular Package for Automated Handling
|
■ Highly Stable Oxide Passivated Junction
|
■ Very High Blocking Voltage − 200 V
|
■ 175°C Operating Junction Temperature
|
■ Guard−Ring for Stress Protection
|
■ NRVB Prefix for Automotive and Other Applications Requiring
Unique Site and Control Change Requirements: AEC−Q101
Qualified and PPAP Capable*
|
■ These are Pb−Free Devices
|
|
CATALOG |
MBRS3200T3G COUNTRY OF ORIGIN |
MBRS3200T3G PARAMETRIC INFO
|
MBRS3200T3G PACKAGE INFO
|
MBRS3200T3G MANUFACTURING INFO
|
MBRS3200T3G PACKAGING INFO
|
MBRS3200T3G ECAD MODELS
|
|
COUNTRY OF ORIGIN
|
China
|
Malaysia |
United States of America
|
Thailand
|
Viet Nam
|
|
PARAMETRIC INFO
|
Type |
Schottky Diode |
Configuration |
Single |
Peak Reverse Repetitive Voltage (V) |
200 |
Maximum DC Reverse Voltage (V) |
200 |
Material |
Si |
Maximum Continuous Forward Current (A) |
3 |
Maximum Junction Ambient Thermal Resistance |
62°C/W |
Peak Forward Voltage (V) |
0.86@4A |
Peak Non-Repetitive Surge Current (A) |
100 |
Peak Reverse Current (uA) |
1000 |
Operating Junction Temperature (°C) |
-65 to 175 |
Minimum Operating Temperature (°C) |
-65 |
Maximum Operating Temperature (°C) |
175 |
|
|
PACKAGE INFO
|
Supplier Package |
SMB |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
2 |
Lead Shape |
J-Lead |
PCB |
2 |
Tab |
N/R |
Pin Pitch (mm) |
N/R |
Package Length (mm) |
4.32 |
Package Width (mm) |
3.56 |
Package Height (mm) |
2.2 |
Package Diameter (mm) |
N/R |
Package Overall Length (mm) |
5.44 |
Package Overall Width (mm) |
3.56 |
Package Overall Height (mm) |
2.3 |
Seated Plane Height (mm) |
2.3 |
Mounting |
Surface Mount |
Package Weight (g) |
N/A |
Package Material |
Plastic |
Package Description |
SMD Plastic Package |
Package Family Name |
DO-214-AA |
Jedec |
DO-214AA |
Package Outline |
Link to Datasheet |
|
|
MANUFACTURING INFO
|
MSL |
1 |
Maximum Reflow Temperature (°C) |
260 |
Reflow Solder Time (Sec) |
30 |
Number of Reflow Cycle |
3 |
Standard |
N/A |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
N/R |
Wave Solder Time (Sec) |
N/R |
Lead Finish(Plating) |
Matte Sn annealed |
Under Plating Material |
N/A |
Terminal Base Material |
Cu Alloy |
Number of Wave Cycles |
N/R |
|
|

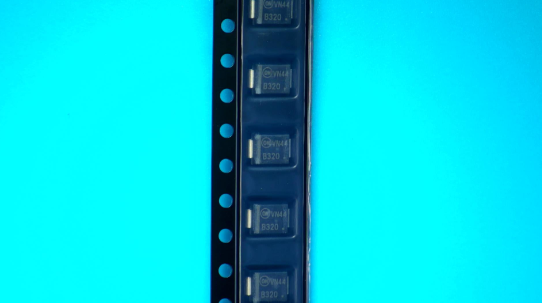

PACKAGING INFO
|
Packaging Suffix |
T3 |
Packaging |
Tape and Reel |
Quantity Of Packaging |
2500 |
Reel Diameter (in) |
13 |
Reel Width (mm) |
12.4(Min) |
Tape Pitch (mm) |
8 |
Tape Width (mm) |
12 |
Feed Hole Pitch (mm) |
4 |
Hole Center to Component Center (mm) |
2 |
Component Orientation |
Anode Opposing Sprocket Hole |
Packaging Document |
Link to Datasheet |
Tape Type |
Embossed |
|
|

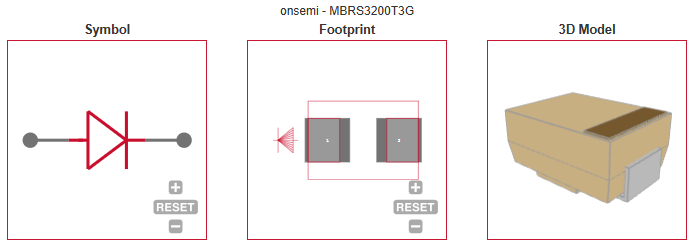

ECAD MODELS
|

|
|
