RJFTV6MZN Diodes Incorporated DIODE GP 200V 200MA SOT23-3

label:
2024/07/24 177



CATALOG
BAS21Q-7-F COUNTRY OF ORIGIN
BAS21Q-7-F PARAMETER INFORMATION
BAS21Q-7-F PACKAGING INFORMATION
BAS21Q-7-F MANUFACTURING INFORMATION
BAS21Q-7-F PACKAGING INFORMATION


COUNTRY OF ORIGIN
China


PARAMETER INFORMATION
type Small Signal Switching Diode
Configuration Single
Maximum DC Reverse Voltage (V) 200
Peak Reverse Repetitive Voltage (V) 250
Maximum Continuous Forward Current (A) 0.4
Maximum Power Dissipation (mW) 250
Speed Ultra Fast Recovery Rectifier
Peak Forward Voltage (V) 1.25@0.2A
Peak Non-Repetitive Surge Current (A) 2.5
Peak Reverse Current (uA) 0.1
Peak Reverse Recovery Time (ns) 50
Operating Junction Temperature (°C) -55 to 150
Minimum Storage Temperature (°C) -55
Maximum Storage Temperature (°C) 150
Maximum Diode Capacitance (pF) 5
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 150
Vendor Temperature Grade car


PACKAGING INFORMATION
Supplier Packaging SOT-23
Basic package types Lead-Frame SMT
Number of Pins 3
Pin shape Gull-wing
PCB 3
Ear piece N/R
Pin spacing (mm) 0.92
Package length (mm) 2.9
Package width (mm) 1.3
Package height (mm) 0.98
Package diameter (mm) N/R
Package Overall Length (mm) 2.9
Package Overall Width (mm) 2.4
Package Overall Height (mm) 1.03
Mounting surface height (mm) 1.03
Install Surface Mount
Package weight (g) not applicable
Packaging materials Plastic
package instruction Small Outline Transistor
Package Series Name SOT
JEDEC TO-236AA
Package Outline Link to data sheet


MANUFACTURING INFORMATION
MSL 1
Maximum reflow temperature (°C) 260
Reflow time (seconds) 30
Reflow cycles 3
standard J-STD-020D
Reflow temperature source Link to data sheet
Maximum wave soldering temperature (°C) N/R
Wave soldering time (seconds) N/R
Lead Finish(Plating) Matte Sn annealed
Plating materials not applicable
Terminal base material Alloy 42


PACKAGING INFORMATION
Packaging Suffix 7

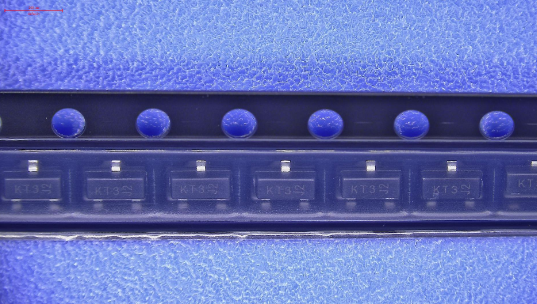

Package Tape and Reel Packaging
Packing quantity 3000
Reel Diameter (in) 7
Reel Width (mm) 8.4
Tape Pitch (mm) 4
Tape Width (mm) 8
Feed Hole Pitch (mm) 4
Hole Center to Component Center (mm) 2
Component Orientation Single Pin At Sprocket Hole
Package Type File Link to data sheet
Tape Type Embossed
