STD20NF06LT4 STMicroelectronics MOSFET N-CH 60V 24A DPAK

label:
2023/09/15 312


• Exceptional dv/dt capability
• 100% avalanche tested
• Low gate charge


CATALOG
STD20NF06LT4 COUNTRY OF ORIGIN
STD20NF06LT4 PARAMETRIC INFO
STD20NF06LT4 PACKAGE INFO
STD20NF06LT4 MANUFACTURING INFO
STD20NF06LT4 PACKAGING INFO
STD20NF06LT4 ECAD MODELS 
STD20NF06LT4 APPLICATIONS


COUNTRY OF ORIGIN
China
Costa Rica
Italy
Malta
Morocco
United States of America


PARAMETRIC INFO
Channel Type N
Channel Mode Enhancement
Configuration Single
Maximum Drain Source Voltage (V) 60
Maximum Continuous Drain Current (A) 24
Maximum Gate Source Voltage (V) ±18
Maximum Drain Source Resistance (mOhm) 40@10V
Typical Gate Charge @ Vgs (nC) 13@10V
Typical Gate Charge @ 10V (nC) 13
Maximum Power Dissipation (mW) 60000
Process Technology STripFET II
Category Power MOSFET
Typical Input Capacitance @ Vds (pF) 660@25V
Typical Turn-On Delay Time (ns) 11
Typical Turn-Off Delay Time (ns) 20
Typical Fall Time (ns) 12
Typical Rise Time (ns) 50
Maximum Gate Threshold Voltage (V) 2.5
Number of Elements per Chip 1
Minimum Operating Temperature (°C) -55
Maximum Operating Temperature (°C) 175


PACKAGE INFO
Supplier Package DPAK
Pin Count 3
Lead Shape Gull-wing
PCB 2
Tab Tab
Pin Pitch (mm) 2.3(Max)
Package Length (mm) 6.6(Max)
Package Width (mm) 6.2(Max)
Package Height (mm) 2.4(Max)
Package Diameter (mm) N/R
Package Overall Length (mm) 6.6(Max)
Package Overall Width (mm) 10.1(Max)
Package Overall Height (mm) 2.63(Max)
Seated Plane Height (mm) 2.63(Max)
Mounting Surface Mount
Package Material Plastic
Package Description Deca Watt Package
Package Family Name TO-252
Jedec TO-252AA
Package Outline Link to Datasheet


MANUFACTURING INFO
MSL 1
Maximum Reflow Temperature (°C) 260
Number of Reflow Cycle 3
Reflow Temp. Source Link to Datasheet
Maximum Wave Temperature (°C) N/R
Wave Solder Time (Sec) N/R
Wave Temp. Source Link to Datasheet
Lead Finish(Plating) Matte Sn
Under Plating Material N/A
Terminal Base Material Cu Alloy
Shelf Life Period 2 Years
Number of Wave Cycles N/R


PACKAGING INFO
Packaging Suffix T4
Packaging Tape and Reel
Quantity Of Packaging 1000
Packaging Document Link to Datasheet

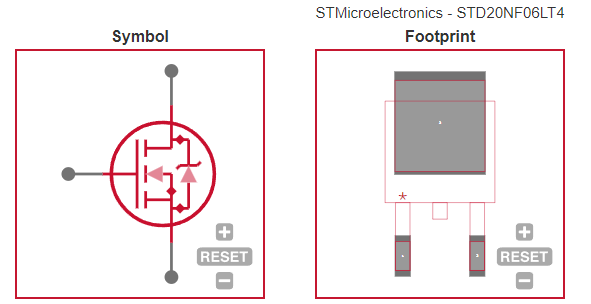

ECAD MODELS


APPLICATIONS
• Switching applications


Продукт RFQ
