• AEC-Q101 qualified
|
• Very low conduction losses
|
• Negligible switching losses
|
• Low forward and reverse recovery times
|
• High junction temperature
|
• ECOPACK2 or ECOPACK3 compliant component on demand
|
|
CATALOG |
STTH110UFY COUNTRY OF ORIGIN |
STTH110UFY PARAMETRIC INFO
|
STTH110UFY PACKAGE INFO
|
STTH110UFY MANUFACTURING INFO
|
STTH110UFY PACKAGING INFO
|
STTH110UFY ECAD MODELS
|
|
COUNTRY OF ORIGIN
|
Morocco
|
|
PARAMETRIC INFO
|
Type |
Switching Diode |
Configuration |
Single |
Peak Reverse Repetitive Voltage (V) |
1000 |
Maximum Continuous Forward Current (A) |
1 |
Speed |
Ultra Fast Recovery Rectifier |
Peak Forward Voltage (V) |
1.7 |
Peak Non-Repetitive Surge Current (A) |
20 |
Peak Reverse Current (uA) |
5 |
Peak Reverse Recovery Time (ns) |
75 |
Operating Junction Temperature (°C) |
-40 to 175 |
Minimum Storage Temperature (°C) |
-65 |
Maximum Storage Temperature (°C) |
175 |
Minimum Operating Temperature (°C) |
-40 |
Maximum Operating Temperature (°C) |
175 |
Supplier Temperature Grade |
Automotive |
|
|
PACKAGE INFO
|
Supplier Package |
SMBF |
Basic Package Type |
Lead-Frame SMT |
Pin Count |
2 |
Lead Shape |
Flat |
PCB |
2 |
Tab |
N/R |
Package Length (mm) |
4.6(Max) |
Package Width (mm) |
3.95(Max) |
Package Height (mm) |
1.1(Max) |
Package Diameter (mm) |
N/R |
Seated Plane Height (mm) |
1.1(Max) |
Mounting |
Surface Mount |
Package Material |
Plastic |
Package Family Name |
SMBF |
Jedec |
DO-214AA |
Package Outline |
Link to Datasheet |
|
|
MANUFACTURING INFO
|
MSL |
1 |
Maximum Reflow Temperature (°C) |
260 |
Number of Reflow Cycle |
3 |
Reflow Temp. Source |
Link to Datasheet |
Maximum Wave Temperature (°C) |
N/R |
Wave Solder Time (Sec) |
N/R |
Lead Finish(Plating) |
Matte Sn annealed |
Under Plating Material |
N/A |
Terminal Base Material |
Cu Alloy |
Shelf Life Period |
2 Years |
Number of Wave Cycles |
N/R |
|
|
PACKAGING INFO
|
Packaging |
Tape and Reel |
Quantity Of Packaging |
1000 |
|
|

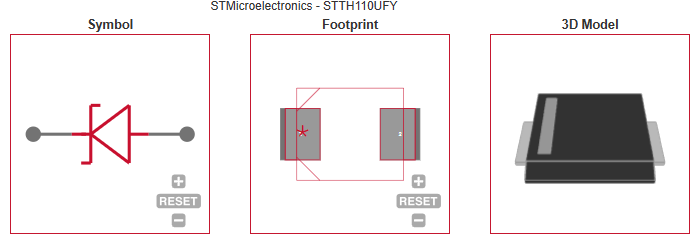

ECAD MODELS
|

|
|
|
