Номер детали производителя : | 9478207002 |
---|---|
Статус RoHS : | |
Изготовитель / Производитель : | Fair-Rite Products Corp. |
Состояние на складе : | 27 pcs Stock |

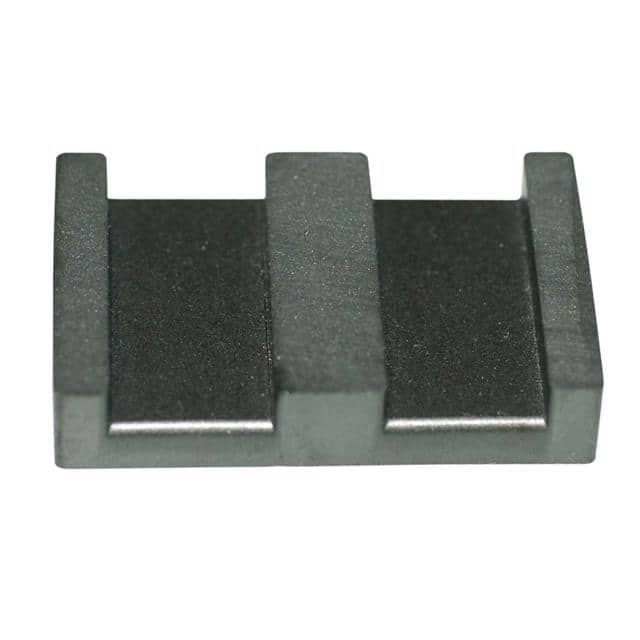

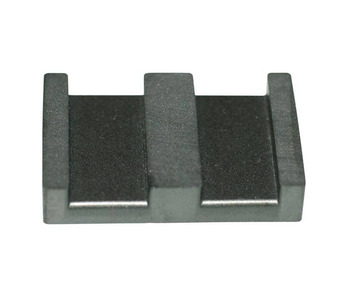

Описание : | 78 PLANAR E CORE SET |
Доставить из : | Гонконг |
Спецификация : | 9478207002(1).pdf9478207002(2).pdf |
Путь отгрузки : | DHL/Fedex/TNT/UPS/EMS |
Часть № | 9478207002 |
---|---|
производитель | Fair-Rite Products Corp. |
Описание | 78 PLANAR E CORE SET |
Статус бесплатного свидания / Статус RoHS | |
Кол-во в наличии | 27 pcs |
Спецификация | 9478207002(1).pdf9478207002(2).pdf |
Ширина | 2.008" (51.00mm) |
Толерантность | ±25% |
Поставщик Упаковка устройства | - |
Серии | - |
Упаковка | Bulk |
Минимальное поперечное сечение сердечника (Amin), мм² | 515 |
материал | 78 |
длина | 2.520" (64.00mm) |
Начальная проницаемость (μi) | 2300 |
Высота | 0.407" (10.34mm) |
разрыв | Ungapped |
ток в прямом направлении | Uncoated |
Эффективный магнитный объем (Ve), мм³ | 41500 |
Эффективная длина (мм) мм | 80.7 |
Полезная площадь (Ae), мм² | 520 |
Диаметр | - |
Основной тип | E |
Основной коэффициент (σi/a) MM -1 | 15.4 |
